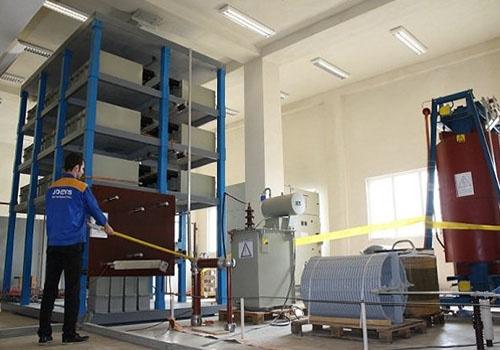

مجموعه آزمایشگاهی تست اتصال کوتاه کلیدهای MW به روش سینتتیک

اصول عملکرد
در این آزمایشگاه انجام آزمون اتصال کوتاه بر روی کلیدهای فشار متوسط به روش سینتتیک صورت می گیرد. در این روش با تزریق جریان اتصال کوتاه و تامین انرژی مورد نیاز قوس الکتریکی، اعمال ولتاژ برگشتی در لحظه مناسب و با تاخیر حداکثر چند میکروثانیه از طریق پردازش سیگنال و آتش نمودن مدار ولتاژ، صورت می گیرد. همچنین در این آزمایشگاه آزمونها‌ی استقامت جریان اتصال کوتاه و وصل انواع سوئیچ‌ها و تجهیزات نیز انجام می‌گیرد.

ویژگیها
- دارای گواهینامه آزمایشگاه ISO 17025
- انجام انواع آزمون‌های جریان بالا

مشخصات فنی

- انجام آزمون قطع اتصال کوتاه (Short circuit breaking test 25kA/36kV)

- دارای گواهینامه تایید صلاحیت ISO/IEC 17025

- انجام آزمون وصل اتصال کوتاه (Short circuit making test 25kA/36kV)

- انجام آزمون تحمل جریان کوتاه مدت

test 50kA/1sec,35kA/2sec,25kA/5sec)(Short time withstand current

- انجام آزمون های مطابق با استانداردهای بین المللی

IEC 62271-100,101,102,103 IEC60898 IEC 60298 IEC 60439 , …

کاربرد ها:

انجام آزمون بر روی انواع تجهیزات فشارقوی:

- کلیدهای قدرت

- تابلوهای فشار ضعیف و فشار متوسط

- انواع کابل های فشار ضعیف، فشار متوسط و فشار قوی

- انواع سوئیچ های فشار متوسط، سکسیونر، دیسکانکتور و LBS

- کلیدهای LV

- انواع یراق آلات خطوط انتقال و اتصالات جریان بالا
