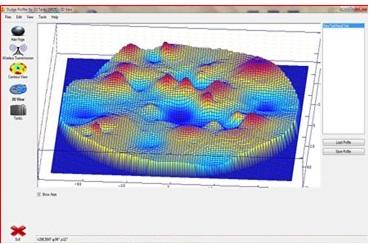

سیستم نمایش پروفیل رسوبات جمع شده کف مخازن نفتی
تعداد بازدید:۳۵۲
نام انگلیسی:Sludge Profiler
کاربردها و مصارف:اندازه گیری رسوبات کف مخازن نفتی
نام واحد:جهاددانشگاهی علم و صنعت
نحوه تماس و ثبت سفارش:
مصرف کنندگان:صنعت نفت
کارفرما:شرکت ملی نفت ایران و شرکت های تابعه آن نظیر شرکت پایانه های نفتی ایران و ...
اطلاعات هماهنگ کننده:02177805844
مشخصات فنی :
•گشتاور ورودی سیستم SRJ طراحی شده : 1 N.m
•گشتاور خروجی : 5 KN.m
•دور ورودی گیربگس : 400 rmp
•طول پاشش نازل برای مخزن خاص با قطر 109 متر : 54.5m
•جنس بدنه سیستم SRJ : آلیاژ UNS C95500 – با سختی 200 برینل
– مقاوم به خوردگی و سایش
•جنس ایمپلر : آلیاژ UNS C95500 – با سختی 200 برینل
– مقاوم به خوردگی و سایش -با روش ریخته گری دقیق
•جنس Worm Shafts ها : از فولاد آلیاژی 1.5752 – با قابلیت سخت کاری تا 58 HRC
•اجزا یاتاقان بندی گیربکس : بلبرینگ های شرکت SKF
•روش روغنکاری گیربکس : ترشحی ( Splash )
•نوع روغن مناسب برای گیربکس : EP 320
•استفاده از مکانیکال سیل بلوزی هاست آلوی برای آب بند کردن محور اصلی سیستم SRJ
•فلوی ورودی: 1260 m3/hr
•سرعت جت خروجی از نازل : 46.2 m/sec
•فشار ورودی 18.9 Kgf/ cm² :
•سرعت چرخش پره ها: 729 rpm
•زمان یک دور کامل نازل: 3.29 sec
•زمان تشکیل ادی جت در شعاع پاکسازی: 45 sec
•
مزایا و ویژگی‌ها:
• جایگزین میکسر
• حذف لجن‌های نفتی از کف تانک تا 30 ثانیه
• صرفه‌جویی در برق
• اندازه‌گیری میزان دقیق نفت ذخیره‌شده
• زه‌کشی کامل نفت از مخزن در طول تخلیه
• حذف عملیات غیرضروری بر روی نفت
• هزینه پایین‌تر نصب، راه‌اندازی،تعمیر و نگهداری
• ساختار ساده با دوام بالا
